Grijpers en Aflegstations riool koppelstukken

Onze opdrachtgever heeft naast nieuwe matrijzen, een wijziging in het productie proces van (insteek) koppelstukken voor rioleringen doorgevoerd. Waardoor er meerdere nieuwe grijpers en aflegstations benodigd zijn. Technisch buro Hemmes BV is gevraagd om hiervoor een ontwerp te maken.

Op basis van grijpers en aflegstations, die in het verleden gebouwd zijn, waren bij opdrachtgever een aantal aanvullende wensen, die door Hemmes BV in de nieuwe versies doorgevoerd zijn. Betreft de koppelstukken voor buisdiameter 110 mm en 125 mm.

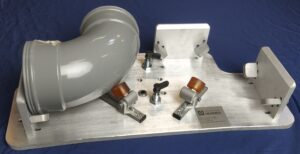

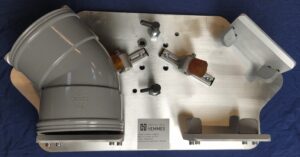

Aflegstation Y-stuk

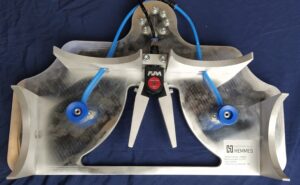

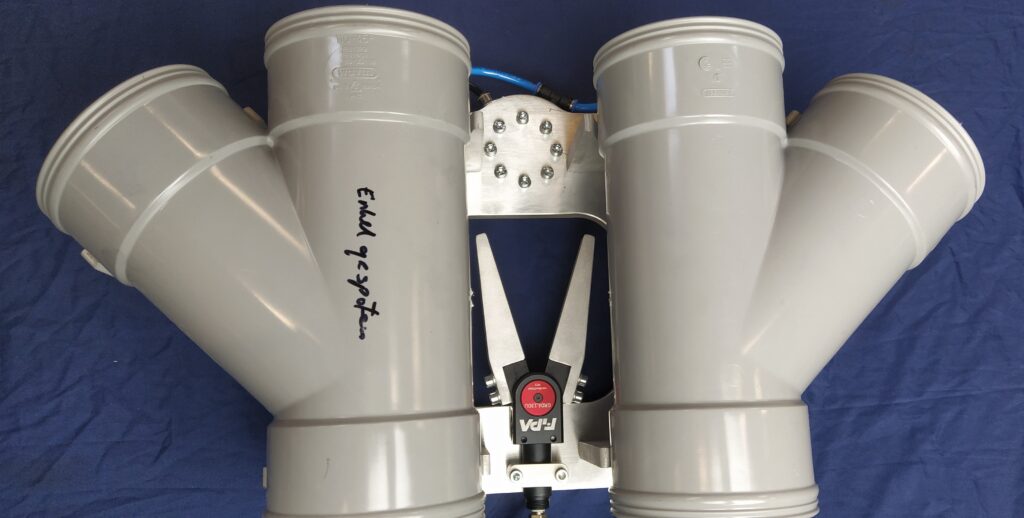

Grijper Y-stuk

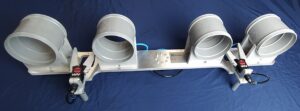

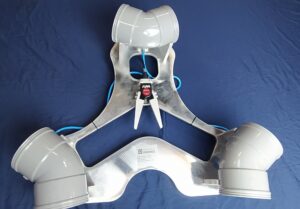

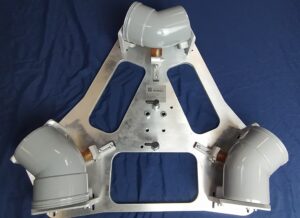

De aflegstations worden gebruikt om, geautomatiseerd, de rubber afdicht ringen te monteren. Hiervoor dienen de producten op een gelijke steek te blijven. Een robot pakt de delen weer op, waarna de rubber afdichting ingeperst wordt. Onderstaand een aantal afbeeldingen van de gebouwde grijpers en aflegstations.
