Freesmal voor bewerken hoekkappen

Van een relatie kregen wij het verzoek een efficiënte en economische oplossing te ontwikkelen voor het frezen en na bewerken van een serie transparante, gebogen, kunststof hoek kappen.

Vanwege de variëteit van de kappen, hebben wij als eerste naar de overeenkomsten gekeken, om deze als uitgangspunt voor het ontwerp te nemen. Door het totaal van modellen kappen bleek niet mogelijk deze allen met 1 mal te handelen. Door het programma over twee mallen te verdelen bleken we alle modellen te kunnen handelen. Tijdens de bewerkingen dienen de hoekkappen gefixeerd te zijn. Op de mal wordt altijd een volledige lengte, van 1200 mm, basismateriaal geplaatst

De mallen zijn uitgerust met meerdere apart te schakelen vacuüm circuits, afgestemd op de te behandelen kap. De verschillende delen, die uit een basis kap worden gefreesd, blijven gefixeerd op de mal tijdens het bewerken.

Ontwerp details mal 1

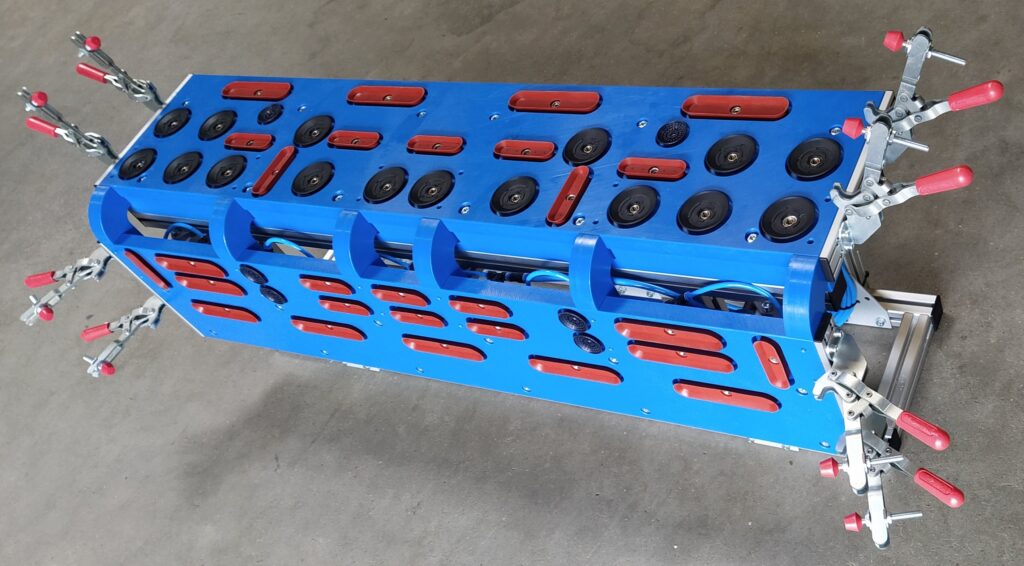

Mal 1

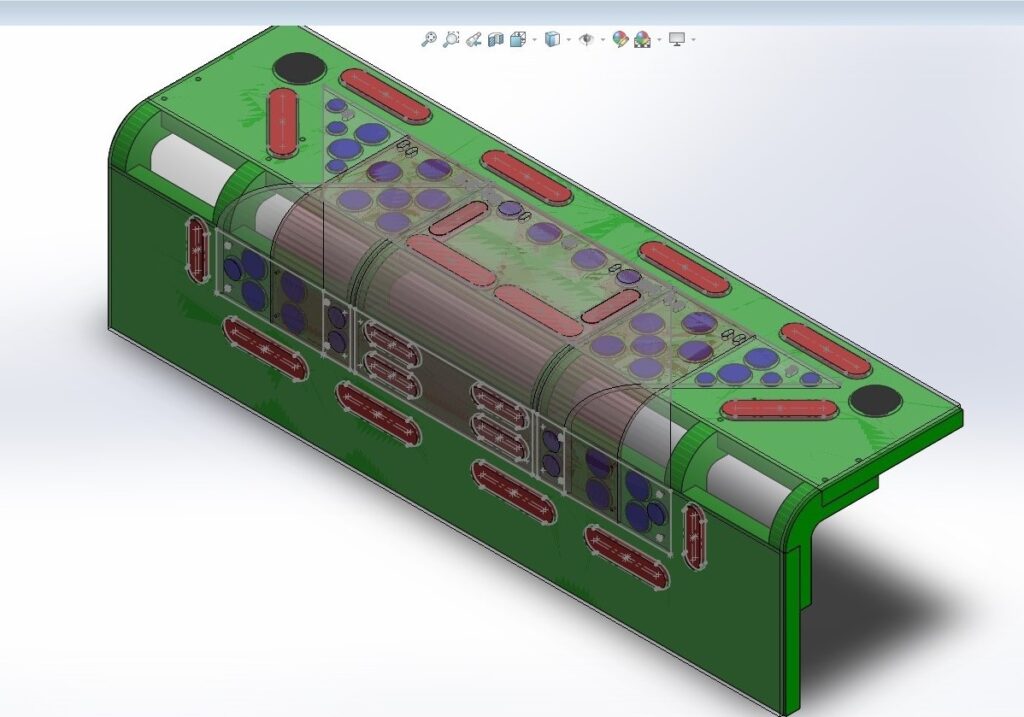

Ontwerp detail mal 2

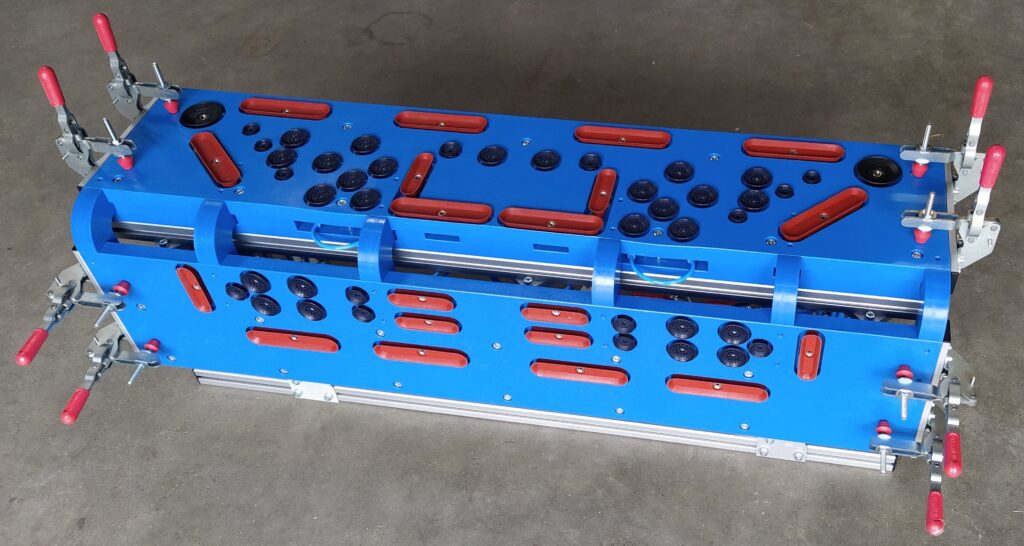

Mal 2
